既存の手動門扉を自動ゲートに
門扉用自動開閉装置

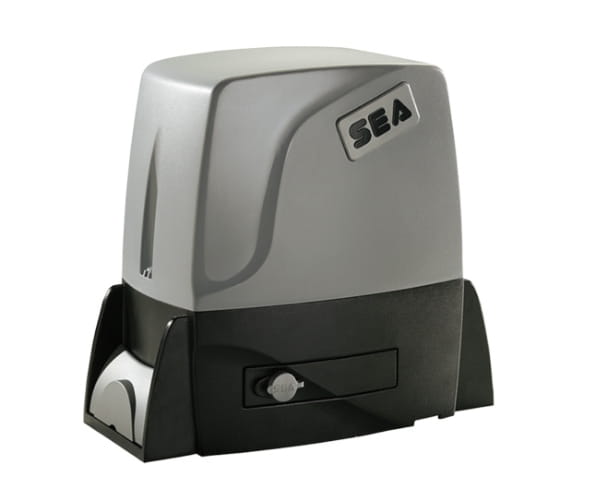

スライド式門扉用
サターンシリーズ

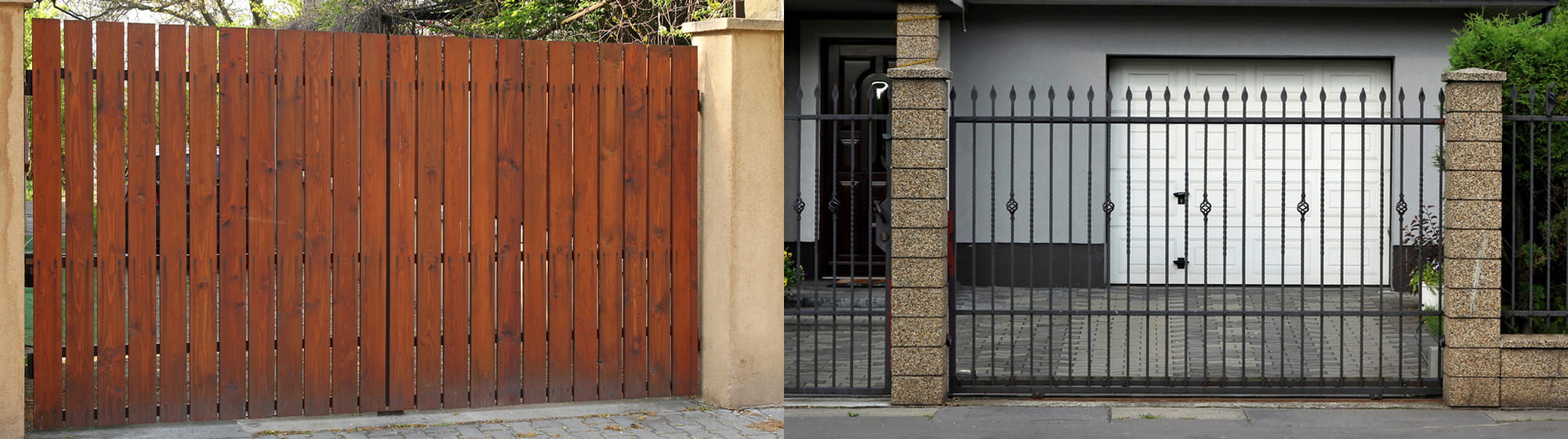

スライド式門扉が自動ゲートに変身！
既製品の門扉にも対応。
- ●地上添え置き式 ※装置下にはコンクリート基礎が必要です。
- ●ラックギア方式で、安定した走行が可能
- ●コンパクトでありながら、最大2tの門扉を駆動
- ●電源は家庭用100V
施工事例
他の施工事例動画を見る
サターンシリーズ 詳細を見る
| SATURN600 | SATURN1500 FAST | BOXER2000 | |
|---|---|---|---|
| 駆動能力 | 600kg | 1500kg | 2000kg |
| 駆動方式 | ラックギア | ラックギア | ラックギア |
| 開閉速度 | 0.15m/s | 0.3m/s（最大） | 0.15m/s |
| 消費電力 | 170W | 100W | 300W |
| 適応範囲 | -22℃〜55℃ | -22℃〜55℃ | -22℃〜55℃ |
| 重量 | 12kg | 15kg | 14kg |
| 手動方法 | ギヤ解除レバー | ギヤ解除レバー | ギヤ解除レバー |
| 通常操作 | リモコン・押しボタン | ||
| オプション | 安全センサー・フラッシュランプ・暗証ボタン 他 | ||
参考図面
-

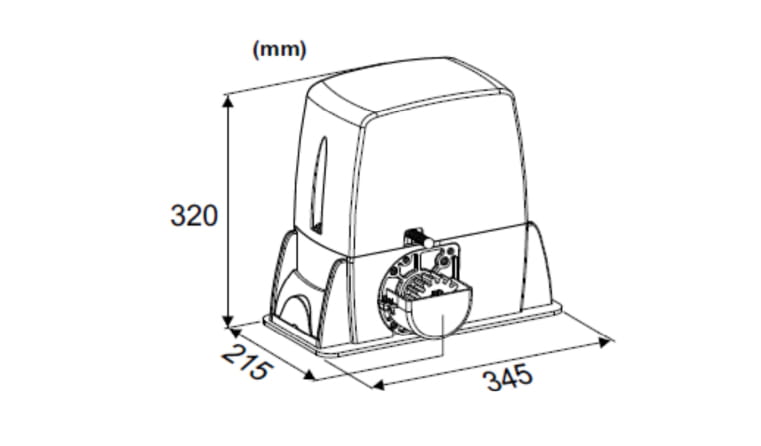

駆動装置 -

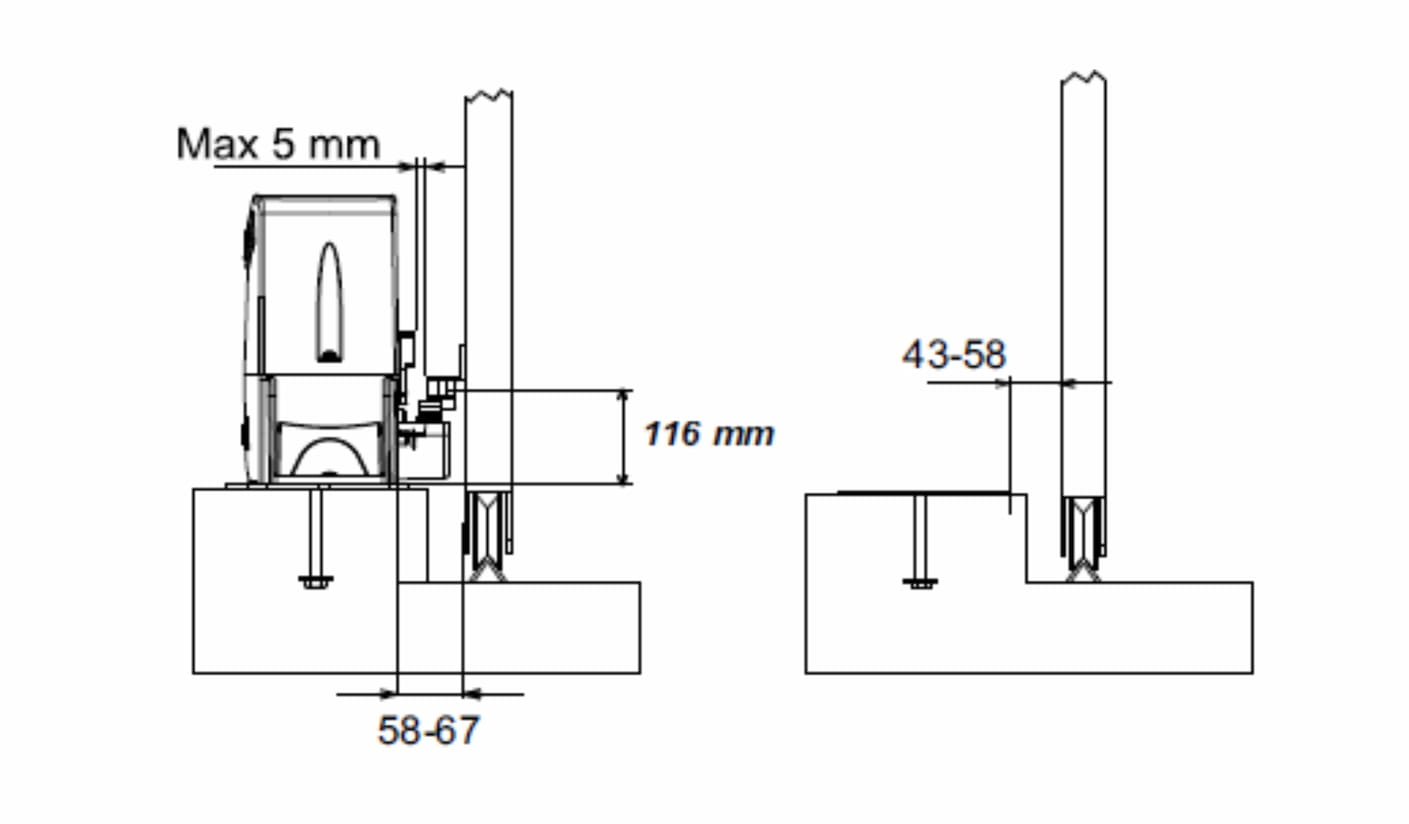

設置最小寸法
スイング式門扉用

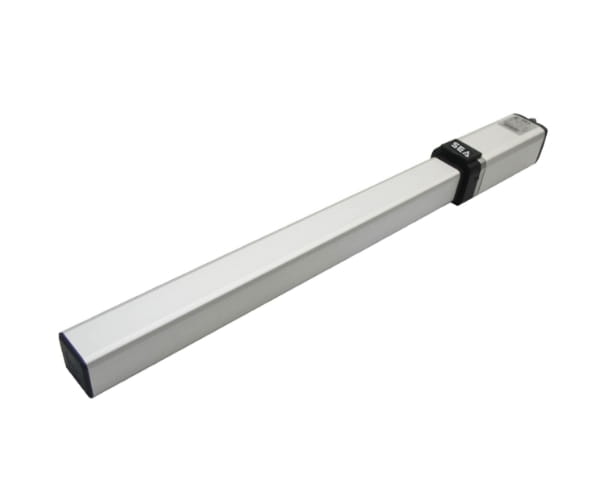

ミニタンクシリーズ

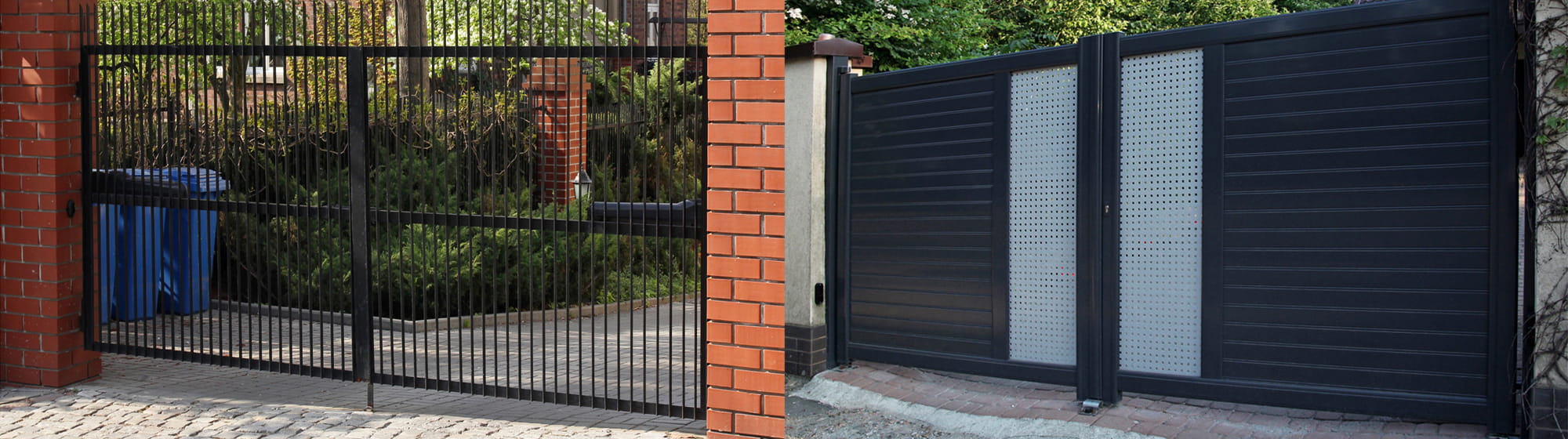

観音開き、片開きの門扉を自動で開閉可能に。
既製品の門扉にも対応。
- ●片側最大3mまでの門扉を駆動可能（最大角110度）
- ●油圧駆動方式で、作動音が極めて静か
- ●電源は家庭用100V
施工事例
他の施工事例動画を見る
ミニタンクシリーズ 詳細を見る
| ミニタンク | ハーフタンク390 | フルタンク | |
|---|---|---|---|
| 駆動能力 | 250kg・3m | 640kg・6m | 640kg・6m |
| 駆動方式 | 油圧シリンダー | 油圧シリンダー | 油圧シリンダー |
| 最大開角度 | 110° | 125° | 110° |
| 消費電力 | 100W | 115W | 115W |
| 適応範囲 | -40℃〜60℃ | -40℃〜60℃ | -20℃〜55℃ |
| 重量 | 10kg | 11.4kg | 12.8kg |
| 手動方法 | 油圧解除バルブ | 油圧解除バルブ | 油圧解除バルブ |
| 通常操作 | リモコン・押しボタン | ||
| オプション | 安全センサー・フラッシュランプ・暗証ボタン 他 | ||

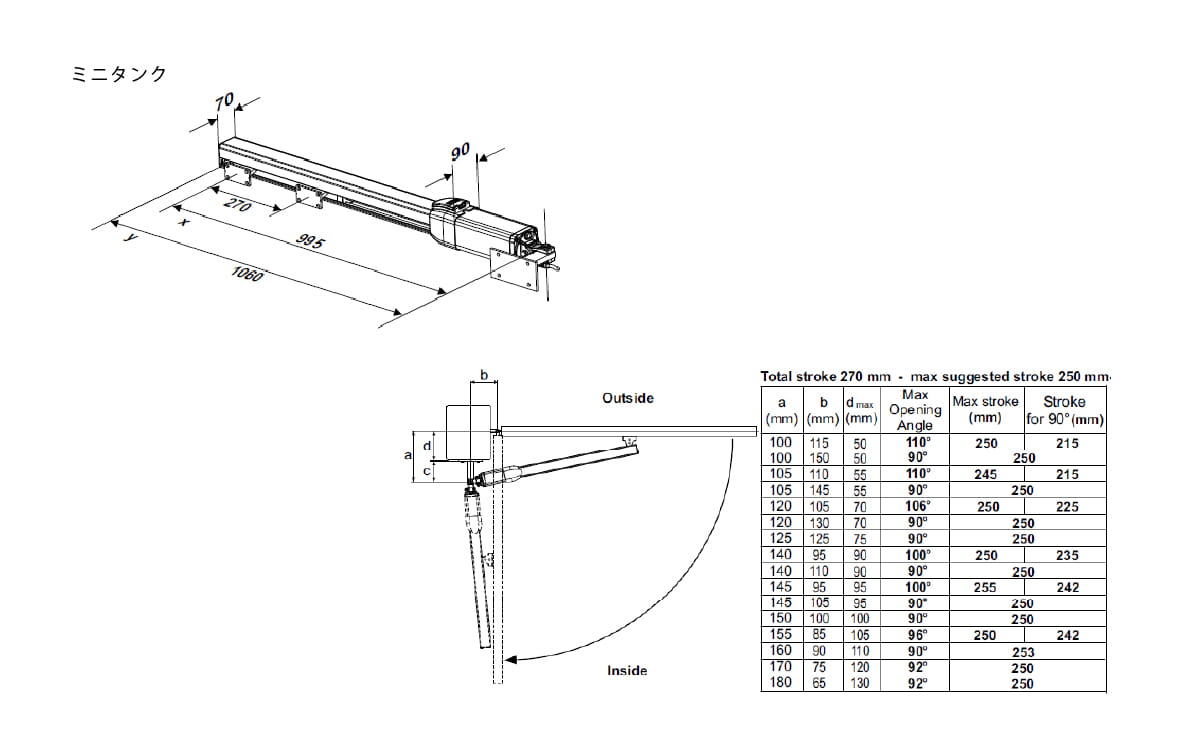

参考図面
-
ミニタンク -

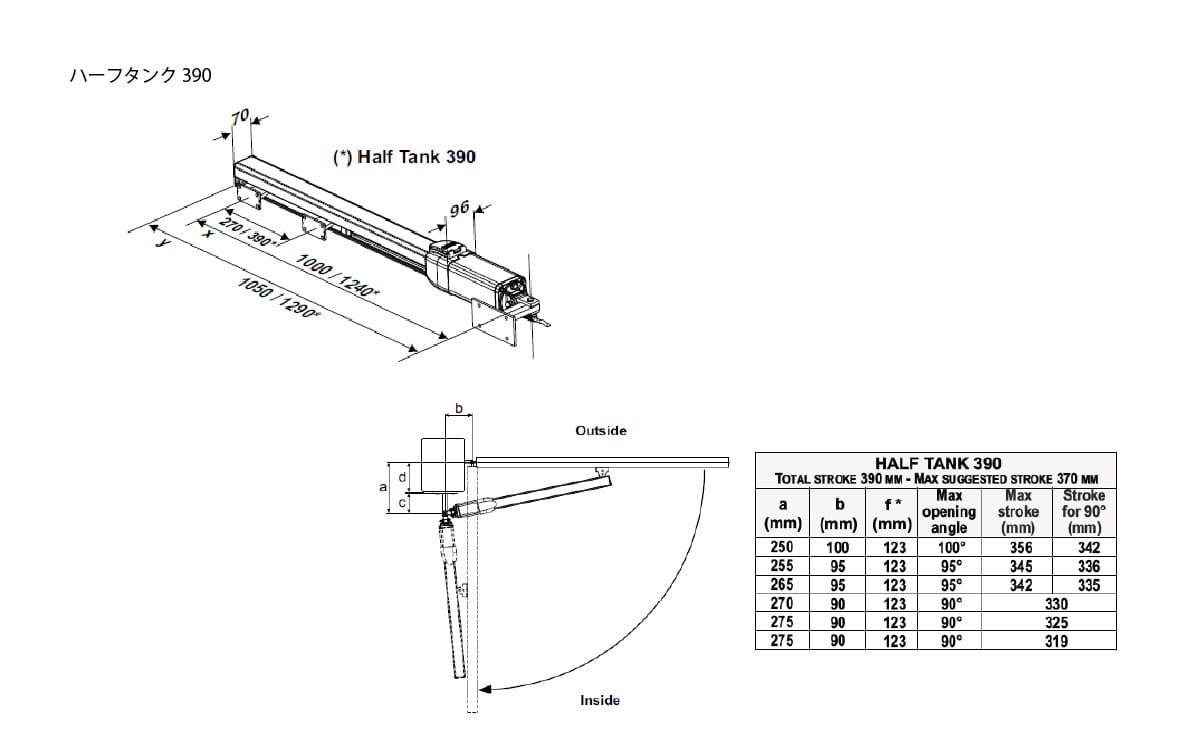

ハーフタンク390 -

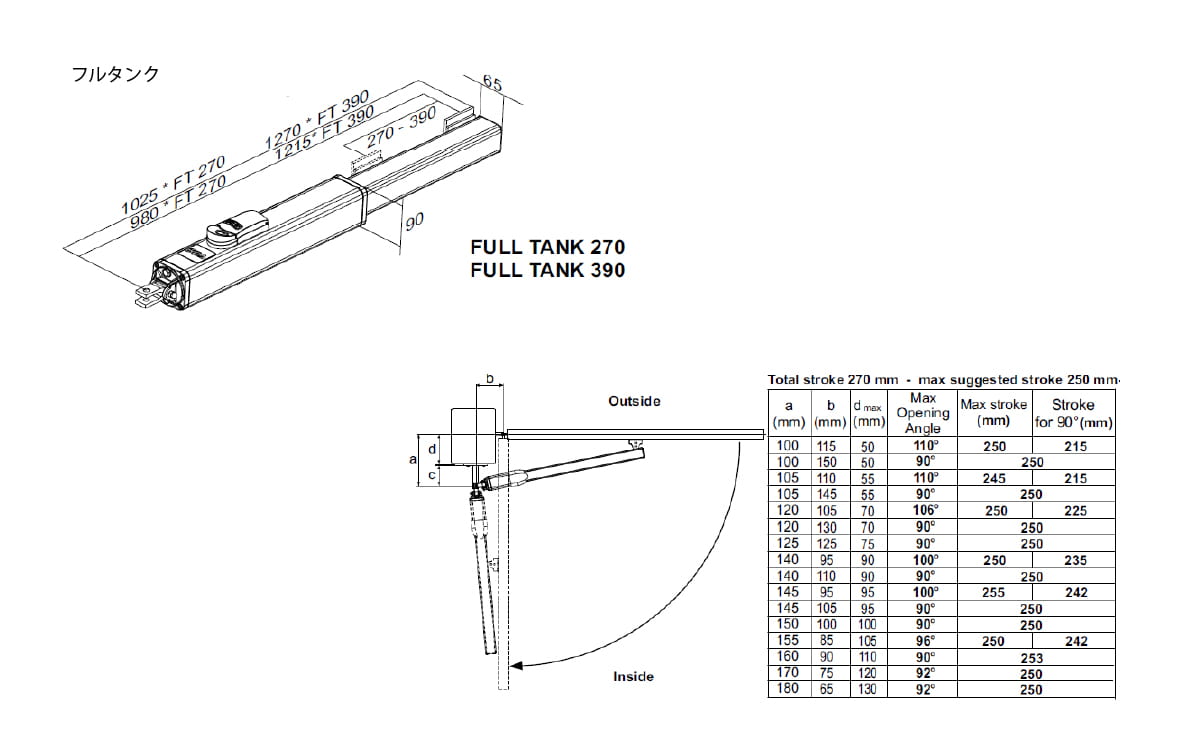

フルタンク
スイング式門扉用

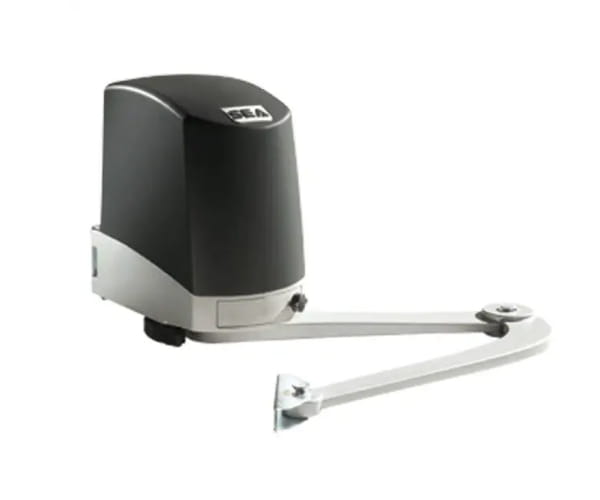

フリッパー 24V
観音開き、片開きの門扉を自動で開閉可能に。
コントロール基盤内蔵で、簡単設置。
- ●片側最大2mまでの門扉を駆動可能（最大角115度）
- ●電気機械式
施工事例
他の施工事例動画を見る
フリッパー24V 詳細を見る
| フリッパー24V | |||
|---|---|---|---|
| 駆動能力 | 200kg・2m | ||
| 駆動方式 | ギヤードモーター | ||
| 最大開角度 | 110° | ||
| 消費電力 | 40W | ||
| 適応範囲 | -20℃〜55℃ | ||
| 重量 | 8kg | ||
| 手動方法 | ギヤ解除レバー | ||
| 通常操作 | リモコン・押しボタン | ||
| オプション | 安全センサー・フラッシュランプ・暗証ボタン 他 | ||

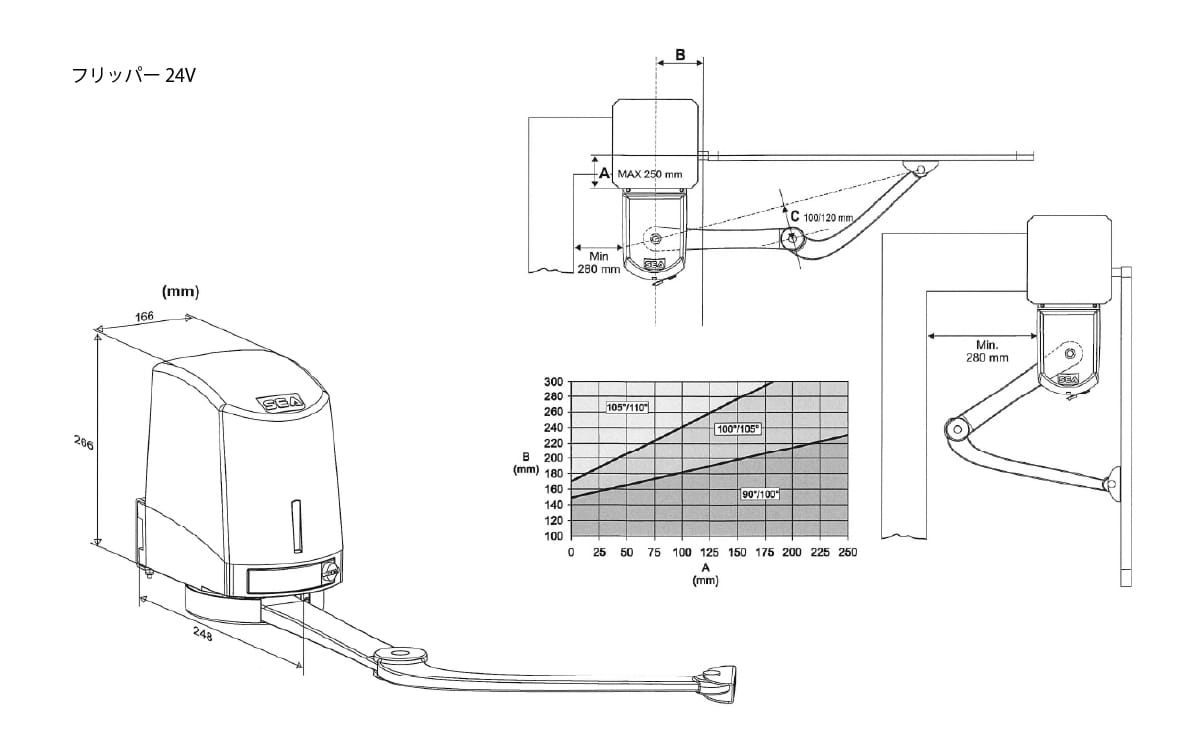

参考図面
-
駆動装置
